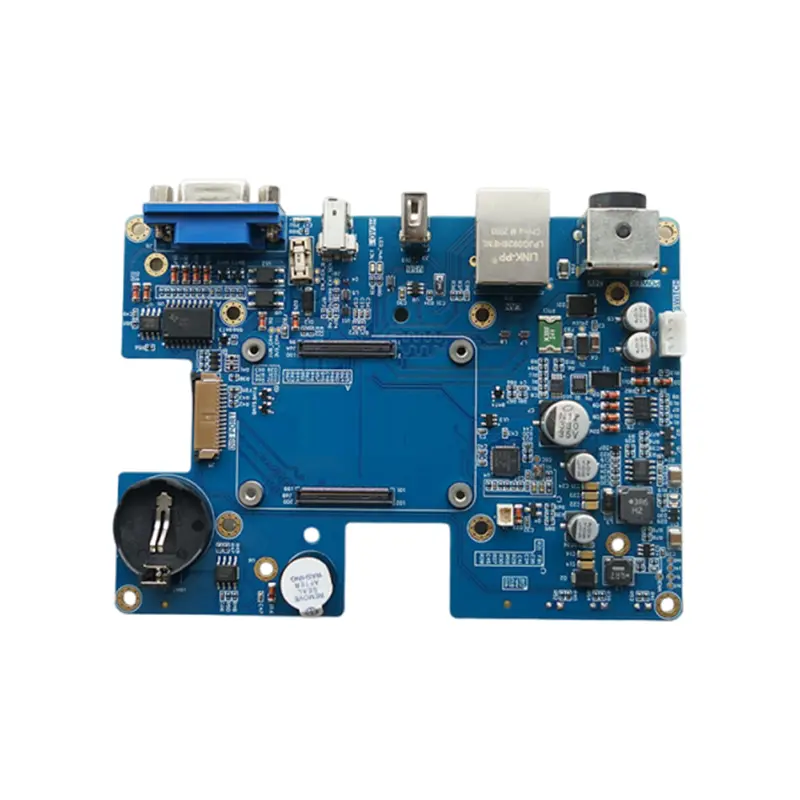

This 2-layer FR4 PCB addresses the needs of industrial control systems, automation modules, and power management applications requiring a balance of robust design and component integration. With dimensions of 140.45×93.72mm and a 2.0ММ толщина, the board provides a stable platform for mounting microcontrollers, communication interfaces, and power components while maintaining mechanical rigidity for industrial environments. Constructed from FR4 material, it offers stable electrical insulation (Диэлектрическая постоянная εr = 4,5) and mechanical strength, suitable for operation in environments with moderate temperature and vibration.

Layer Architecture & Power Design

  • 2-Layer Stackup:
    • Top and bottom signal layers with ground/power planes implemented via copper pours for basic EMI suppression
    • Split power domains (НАПРИМЕР., 5V/3.3V) separated by isolation traces to minimize cross-talk
  • 1Унция (35мкм) Copper Thickness:
    • Supports moderate current loads (up to 8A per wide trace) for power-hungry components
    • Copper pour areas on both layers reduce thermal hotspots and improve power distribution

Industrial-Grade Features

  • Blue LPI Solder Mask:
    • Distinctive color for easy visual inspection and component identification in dense layouts
    • Chemical resistance against industrial contaminants and cleaning agents
  • ENIG Surface Finish:
    • 3–5μm nickel layer for corrosion resistance
    • 0.05–0.1μm gold layer for long-term solderability and wire bonding compatibility
  • Mixed SMT+DIP Capability:
    • Пост: High-density placement of 0402 passive components, SOIC/SSOP ICs, and 0.5mm pitch QFP packages
    • DIP: Through-hole mounting for rugged connectors (НАПРИМЕР., 0.1” headers, терминальные блоки) and relays

Manufacturing & Контроль качества

  • Precision Fabrication:
    • Laser direct imaging (LDI) for 100μm trace accuracy
    • Electrolytic copper plating with uniform thickness verification
  • Comprehensive Testing:
    • 100% automated optical inspection (Аои) for solder mask coverage and silkscreen clarity
    • Flying probe testing for electrical continuity (≤0.1Ω) and isolation (≥100MΩ)
    • Thermal cycling (-40° C до +85 ° C., 500 cycles) to verify reliability
  • Standards Compliance:
    • IPC-6012 Class 2 for industrial electronics
    • RoHS/REACH compliant for lead-free and hazardous substance restrictions

Industrial Applications

  • Industrial Sensor Modules:
    Integrates temperature/humidity sensors, analog-to-digital converters, and wireless modules (Zigbee/Bluetooth)
  • Motor Control Units:
    Manages low-voltage DC motors with PWM control, current sensing, and overheat protection
  • Communication Interfaces:
    Enables RS-232/485 to USB conversion or simple protocol bridges for industrial equipment
  • Power Distribution Blocks:
    Distributes 24V DC to multiple loads with circuit protection and status indication

Возможность печатной платы


Элемент Стандартная печатная плата Индивидуальная печатная плата
Количество слоев 2-20 2-50
Материал FR4 Hi Speed ​​Material от Taiwan Union, И технология, Высокочастотный материал от Роджерса и т. Д..
Толщина печатной платы 0.4-3.2мм 0.4-6.4мм
Медный вес Принесите-3o Принесите 10
Мин. Диаметр отверстия 0.3мм 0.1мм от лазерной тренировки
Размер печатной платы Мин. 6.00X6.00 мм макс. 600.00X620,00 мм
Печата финиш Отстранение, Hal-Leadfree, Соглашаться, Enepic, Погружение, Погружение серебро, Оп
Мин. 4мил за 1 унцию 2.5мил за 1 унцию
Тип преорета 2116,1080 2116,1080,7628,3313,106
Min.width/пространство 4/4 мил 2.5/2.5 мил
Мин. Кольцевое кольцо 4/4 мил 2.5/2.5 мил
Соотношение сторон 8:1 15:1
Время выполнения 2 недели 5 Дни - 5 Недели
Импеданс терпимость ±5% - ±10% ±5% - ±10%
Другие методы Золотые пальцы, Слепые и похороненные отверстия, Отчитываемая паяная маска, Кравление, Углеродная маска, HOLERSICK HOLE,
Половина/Кастелленная дыра, Нажмите отверстие для подключения, Через подключенную/заполненную смолой, Через Pad (VIP, Пофв), Многофинансы на одной печатной плате

Он будет закрыт в 0 секунд

Возможность PCBA


Нет. Элемент Параметр возможностей процесса
1 Количество заказа Более 1 шт
2 Тип печатной платы Жесткая печатная плата, FPC, Жесткая пласка
3 Ассамблея Пост, Это, Смешанная технология или поп
4 Компонентный источник Полный под ключ, Частичный под ключ, Отправлено
5 Размер печатной платы 45*45мм -- 510*500мм
6 BGA Package BGA ее. 0.14мм, BGA 0,2 мм шаг
7 Презентация деталей Лента, Катушка, Палка или поднос
8 Проволока & Кабель Проволочная жгут и кабельная сборка
9 Качественная проверка Визуальный, SPI, Фей, Аои; Рентгеновская проверка
10 Точность монтажа ±0.035мм (±0.025мм)
11 Мин пакет 01005 (0.4мм*0,2 мм)
12 Конформное покрытие Доступно на машине
13 IC Inspection Функция, Электрический тест или DECAP
14 Время выполнения 3 дни - 5 Недели
15 Другие методы Сборка коробки сборка, IC программирование, Компоненты стоимость, Функция & Испытание на старение как пользовательский,
Нажмите Fit Assembly, SAC305 или лучшая паяная паста используется, BGA REBALLING или REWORD,
Узел крышки щита для контроля эмиссии EMI

Он будет закрыт в 0 секунд

Возможность FPC


Нет. Элемент Параметр возможностей процесса
1 Количество слоев 1-8 Слои
2 Материал FPC Пик, ДОМАШНИЙ ПИТОМЕЦ, РУЧКА, FR-4
3 Окончательная толщина 0.06-4.0мм
4 Размер доски 250.00X1200 мм
5 Медная фольга 12один,18один,35один,70один
6 Мин ширина/пространство 3тысяча/3 мили
7 HOLEWALL CODINGE 8-20мкм
8 Поверхностная обработка Холл Лидерри, Соглашаться, Погружение серебро/олово, Оп
9 Определяет измерение ± 2 мили
10 Припаяя теплостойкость 280℃ / 10секунды
11 Тип жесткости Пик, FR4, Нержавеющая сталь, Алюминий
12 Мин. День дыры (Пт) 0.1мм ± 3 мили
13 Мин. День дыры (Npth) 0.25± 2 мили
14 Макс/мин толщины солдата 2Мил/0,5 млн (50Один/12,7 мм)
15 Мин слот 0.8мм × 1 мм
